焦炉除尘器

  盛景焦炉除尘器采用装煤与出焦干式除尘二合一技术,将装煤除尘与出焦除尘合并为一套除尘系统,利用出焦除尘过程中吸附在滤袋上的焦粉作为涂层,使装煤过程中吸入烟气中的焦油及粉尘不能直接与滤袋接触。出焦除尘与装煤…
产品详情

盛景焦炉除尘器是国内普遍采用的设备。这种除尘器与其他脉冲袋式除尘器的明显不同是它吸收了焦炉除尘的优点,并根据焦炉粉尘温度偏高且带有明火容易燃烧爆炸,以及焦粉表面锋利的特性,这种用途的阻火型大型脉冲布袋除尘器

焦炉布袋除尘器特点:

1. 具有二次火花分离功能。我们知道焦炉在炼焦过程中产生大量高温并带有火花的粉尘,这种粉尘如果不进行降温和火花进入袋式除尘器,将产生燃烧和爆炸。为了能降低粉尘的温度和减少明火,除尘系统中,在除尘器前设置冷却器。当粉尘进入布袋除尘器之前,经过冷却器进行降温和分离火花。蓄热式冷却器除了使高温粉尘能较快降温外,还有一个作用,就是将带有火花的粉尘通过冷却器在冷却过程火花被扑灭,但是仍然有残余火花随着粉尘进入布袋除尘器。而阻火型脉冲除尘器设计了阻火隔板结构。带有残余火花的粉尘进入除尘器首先被阻火隔板阻碍,将明火阻掉,起到二次分离,并直接进到灰仓,不和布袋接触,了布袋爆炸的隐患。这种增加阻隔板、火花二次分离的结构形式,其他脉冲除尘器是没有的。

2. 粉尘经过二次分离,提高了滤袋的使用寿命。焦炉烟气尘另一个特性就是坚硬、表面锋利。尤其较大粒径的焦粉更是如此。但是这些较大颗粒的粉尘和带有残余火花的粉尘被阻隔板二次分离后直接落入灰仓,而进入布袋的烟气粉粒很细,这就提高了滤袋的使用寿命。过去半年左右就要换袋,而采用这种结构,滤袋的使用寿命可达1.5年以上。一般两年没有问题。

3. 这种阻火型脉冲袋式除尘器另一个显著特点是采用中部箱体进风;而烟气流经分体板分体均匀,不仅提高了过滤效率,又使清灰时不产生逆气流,因而提高了清灰效果。

4. 由于焦炉除尘器存在爆炸性,在结构形式上除了采用上面结构外,在除尘器箱板还设有加强筋,同时每个室设计为分别独立、截然分开的结构,以减少隐患几率和提器除尘效果。由于焦炉粉尘的性,除尘器设计上采用上述的结构,使阻火型脉冲除尘器更有性和适应性,因而被广泛应用在焦炉地面除尘系统。改造前概要:焦化厂煤粉碎机注煤的入口、出口及皮带机受料点的扬尘,通过吸气罩经风管进入袋滤器。捕集下来的煤尘运出加入炼焦配煤中炼焦。由于运行后除尘器阻力升高,经常维持在2000至3000Pa,由于阻力高,使系统风量也有所减少,因此决定把反吹风袋式除尘器改造为脉冲袋式除尘器,以便阻节能车间岗位环境。

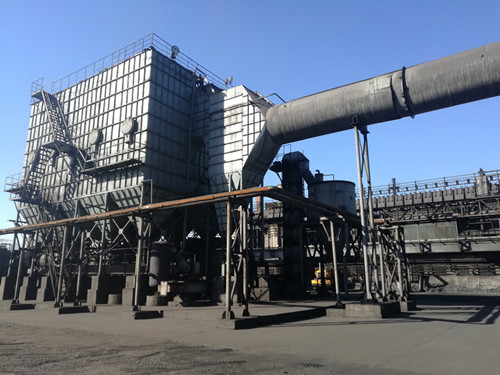

焦炉地面除尘站工艺流程

该流程采用装煤与出焦干式除尘二合一技术,将装煤除尘与出焦除尘合并为一套除尘系统,利用出焦除尘过程中吸附在滤袋上的焦粉作为涂层,使装煤过程中吸入烟气中的焦油及粉尘不能直接与滤袋接触。出焦除尘与装煤除尘交替运行,滤袋长期使用而不被粘结和堵塞。系统的优点是装煤除尘与出焦除尘两个子系统共用1台除尘器、1台风机以及1套排储灰装置。除尘器采用离线脉冲袋式除尘器,滤料选用新型针毡滤气尼。

焦化厂除尘器工艺设计上的改进

布袋除尘器前增加了重力除尘器

在除尘过程中,较大的烟尘颗粒通过导管被吸入除尘干管,较大的焦炭颗粒往往温度高,易损坏布袋,这样可以在重力除尘器内分离,直接流入重力除尘器底部灰斗,较小的烟尘颗粒均匀地进入布袋除尘器中部的箱体,吸附在滤袋的外表面上,可以减轻布袋除尘的吸附量,保护布袋,延长其使用寿命。

在除尘干管前端增加冷风阀

焦炉装煤时因煤与炭化室炽热的墙壁接触,产生大量烟尘;推焦时高温焦炭从炭化室推出后,发生破裂,并在空气中燃烧,产生的烟气及焦尘散发到空气中。这两部分烟气不仅含尘量大,且温度较高。为保护布袋不被高温废气烧坏,在启动装煤和出焦除尘后通过冷风阀掺混冷空气,使布袋温度降低。

 在重力除尘器前和进入布袋除尘器前增加防喘阀

在除尘系统正常运转时,变频风机按照焦炉除尘效率的要求,预先设定了装煤和出焦的工作频率。但是在实际操作过程中,考虑到可能发生风机频率异常增加或除尘干管吸力突然增加等情况,会使除尘干管损坏或产生其他不因素。为避免这些不因素,在除尘干管上增设了两个防喘阀(超吸力自动打开阀),在装煤或出焦过程中,一旦发生干管吸力超过标准时,防喘阀自动打开,系统运行。

焦化厂地面站除尘器系统操作上的改进

(1)推焦和装煤操作不能同时进行,严格执行先推焦后装煤的原则。

(2)推焦除尘。风机平时在低速待机运行(20Hz )。推焦机开始推焦时,推焦杆离开后限位给变频器发出高速信号(40Hz ),风机高速启动, 同时给低压控制柜信号,切换装煤蝶阀,到推焦杆退回时降为低速

(3)装煤除尘。当煤车集尘盖液压推杆启动时,给变频器发出信号,风机高速启动(30Hz) ,同时给低压控制柜信号,关闭出焦蝶阀。当装煤车吸力达0.17~0.55kPa时进行装煤操作,加煤结束后,待液压推杆收回后转为低速(

(4)排灰操作。地面除尘站排灰根据10只仓料位仪情况进行,重力除尘器排灰根据排灰根据情况而定,暂定为每周1次。风机停止后,不要马上停卸灰系统,要让卸灰系统继续工作30min,以便将布袋积灰充分反吹干净,积灰斗余灰全部卸完。
