焦化厂除尘器技术简介

焦化厂主要的污染点侧炉门、焦侧炉门、炉顶这三项用地面除尘站处理备煤车间也就是破碎机那用普通的脉冲布袋除尘器处理。

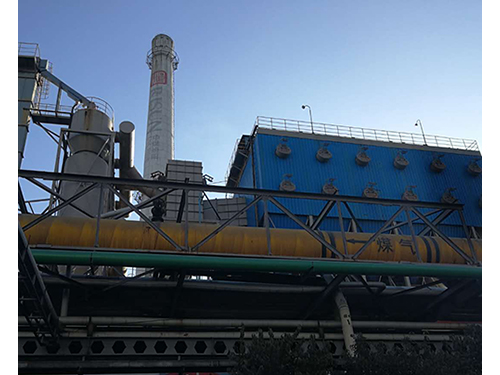

 焦化厂地面站除尘器一般采用布的除尘方式，从装煤车吸尘罩中抽吸的含尘气体进入除尘器后经滤袋过滤，粉尘与气体分离，落入灰斗，由于焦炉烟气的性，粉尘粘性较大，在灰斗中易形成架桥和粘壁，特别是对保温系统处理不好的灰斗，堵灰的问题更是严重。

 焦化厂布袋除尘器采用国内的装煤非燃烧法，并使收集的装煤烟尘进入焦侧除尘干式除尘地面站的装煤除尘技术。它实现对装煤烟尘捕集，炉顶与地面站烟气转送，烟气温度调节控制，烟气净化一体化，利用推焦过程中收集在滤袋表面的焦粉来防止装煤过程中烟尘含有焦油和水汽粘结滤袋，了设备长期稳定运行。

焦化厂除尘器由两大部分组成，炉顶部分是带烟尘捕集装置的除尘装煤车，由活动烟罩、导烟管、烟气调节阀、空气调节阀、阀、伸缩连接器等组成烟尘抽吸系统。通过伸缩连接器开启集尘干管上的接口翻板阀。装煤时冒出的烟气与定量的空气混合，经集尘干管送到与焦侧除尘合为一体除尘地面站净化处理。另一部分是推焦装煤合二为一烟尘净化地面站，在地面站内设风机，离线式脉冲袋式除尘器，带液力偶合器的排烟机机组，除尘器回收焦粉输灰装置等以及相应配套的电气、仪表设备，以及压缩空气和冷却水系统。

 焦化厂除尘设备技术优点：

1、装煤除尘采用非燃烧方式兑入大量的空气，使烟尘中的可燃成分含量远低于爆炸下限，了烟尘进入除尘大系统中是的；

2、焦侧除尘系统收集的是干燥的焦粉和气体能的吸收装煤烟尘中的成分，焦油和水分，不需考虑除尘设备的保温，加热，防结露等措施；

3、采用低压管喷脉冲除尘器提高了除尘器的清灰能力，防止粉尘粘结滤料，而增大系统阻力；

4、本系统设计充分发挥地面除尘设备的净化处理能力，通过风机和管路系统的设计和控制使装煤除尘与焦侧除尘合为一个系统，可节省改造投资。

焦炉地面站推焦除尘的流程:

焦炉出焦的大量高温含尘烟气，经导焦槽上大型吸气罩捕集后，通过接口翻板阀进入集尘主管，送入蓄热式冷却器冷却，然后进入袋式除尘器净化。净化后的烟气通过风机、消音器及烟囱排入大气。含尘气体从布袋除尘器入口进入后，由导流管进入各单元室，在导流装置的作用下，大颗粒粉尘分离后直接落入灰斗，其余粉尘随气流均匀进入各仓室过滤区，过滤后的洁净气体透过滤袋经上箱体、提升阀、排风管排出。随着过滤工况的进行，当除尘布袋表面积尘达到厚度时，由清灰控制装置(差压或定时、手动控制) 按设定程序关闭提升阀，控制当前单元离线，并打开电磁脉冲阀喷吹，抖落滤袋上的粉尘。落入灰斗中的粉尘经由卸料阀排出后，利用输灰系统送出。通过布袋除尘器和冷却器捕集下来的粉尘经气动双层排灰阀进入刮板输送机，再由斗式提升机将粉尘送入粉尘仓，后由加湿卸灰机定期将粉尘装入汽车运出。为节省电能，在通风机和电机之间配置了调速型液力偶合器，通过摩电道将信号传输到除尘站地面控制系统，通风机由低速转为高速时产生较大的吸力，将粉尘抽到除站进行处理，推焦后，偶合器勺管由高位转为低位，风机由高速变为低速。

在通风机由高速转为低速时，开启冷风阀及旁通阀，使除尘器在清灰时处于离线状态，同时使冷却器蓄热板冷却，为下次出焦做准备。脉冲电磁阀自动进行脉冲反吹，然后振动器振打排灰。
