斜插式滤筒除尘器结构原理及特点介绍

滤筒除尘器结构原理

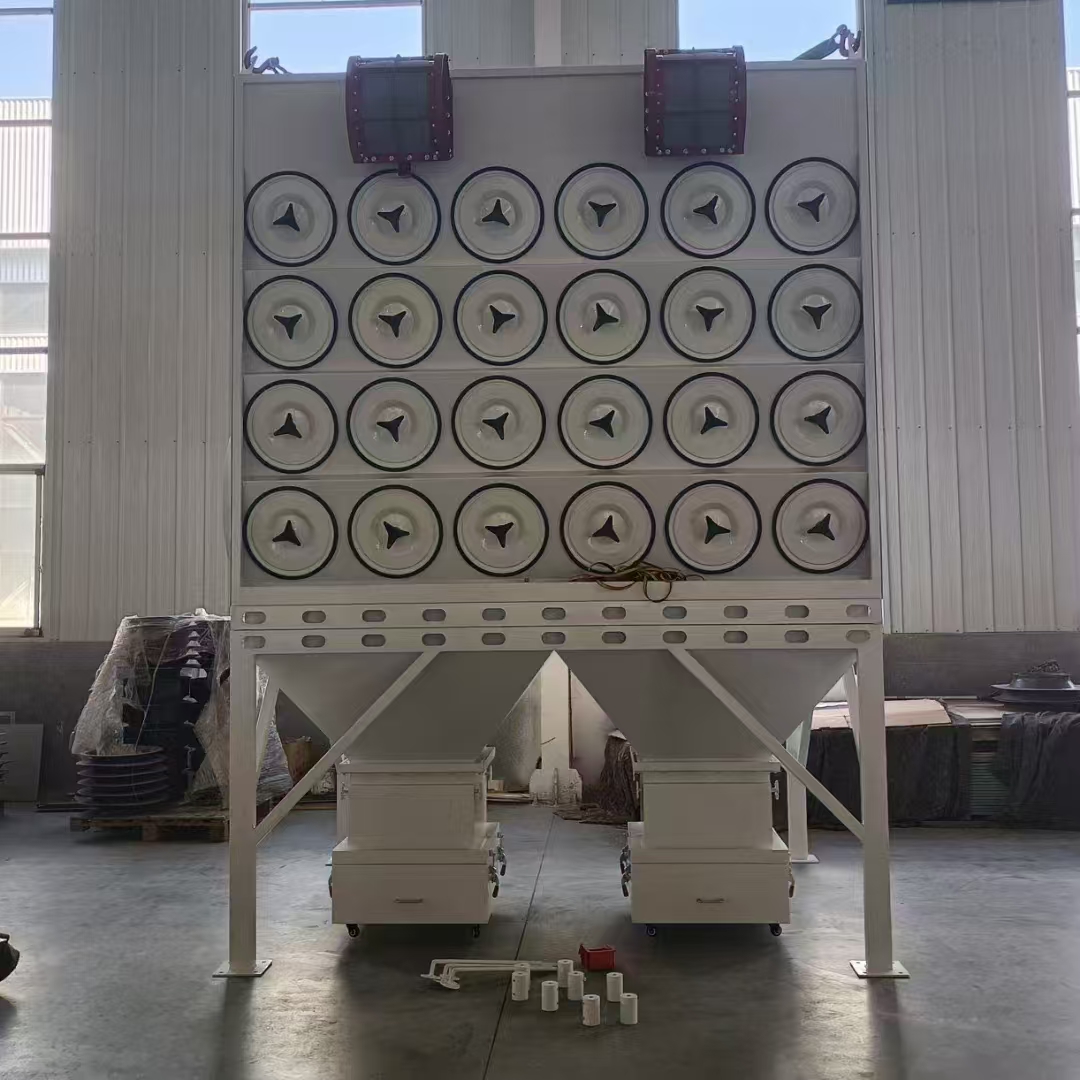

 斜插式滤筒除尘器主要由进风口、气箱、过滤室、滤筒、净气室、清灰系统、灰斗、出风口、电控系统等部分组成.其工作原理是在系统主风机作用下，含尘气体从下部进风口进入除尘器底部气箱进行预处理，然后进入上箱体各除尘室，粉尘吸附在滤筒外表面，过滤后的干净气体透过滤筒进入净气腔并汇集至出风口排出.当滤筒积灰使设备阻力达到1400-1600Pa时，PLC脉冲自动控制器通过定阻或定时发出指令，先切断某一室净气出口通道，使其气流静止，再进行压缩空气脉冲反吹清灰，清灰后经自然沉降，再打开净气出口通道，逐室循环清灰.

斜插式滤筒除尘器特点

过滤与净化：采用特殊滤料及工艺，对0.5微米以上粉尘除尘效率高，可实现对亚微米粒子的过滤，净化效率高达99.9%，能有效保护环境和人体健康.

结构设计优势：采用沉流式布局和滤筒斜装结构，实现同步清灰，提高工作效率。尘气入口设挡尘板，保护滤筒免受高速粉尘冲击，延长其使用寿命。滤筒以150°倾斜抽屉式安装，便于拆换，且除尘器内部无传动部件，减少维护工作量.

 运行稳定节能：设备运行阻力小，一般为500-800Pa，初阻力在200Pa以下，相比布袋除尘器能耗低，耗电量仅为布袋除尘器的2/3左右，节约能源及运行费用.

过滤面积大体积小：单个滤筒过滤面积大，在同等条件下，其体积仅为布袋除尘器体积的1/3-1/4，可灵活安装在车间各处，不受空间限制.

维护管理简便：滤筒表面过滤风速低，粉尘对滤筒损伤小，使用寿命长，一般为2-3年，保养周期为2-3个月。且其模块化设计，方便按需组合成不同尺寸单元，易于扩展，无需大幅改造现有设备.

材质与配置优良：多采用高品质材料制作，如部分滤筒采用聚酯纤维覆膜滤筒，具有耐腐蚀、耐磨损、耐高温等特点。同时，设备关键元件如脉冲阀等质量高、耐损耗，易损件膜片使用寿命长.
